असर रेडियल क्लियरेन्स मापन उपकरण

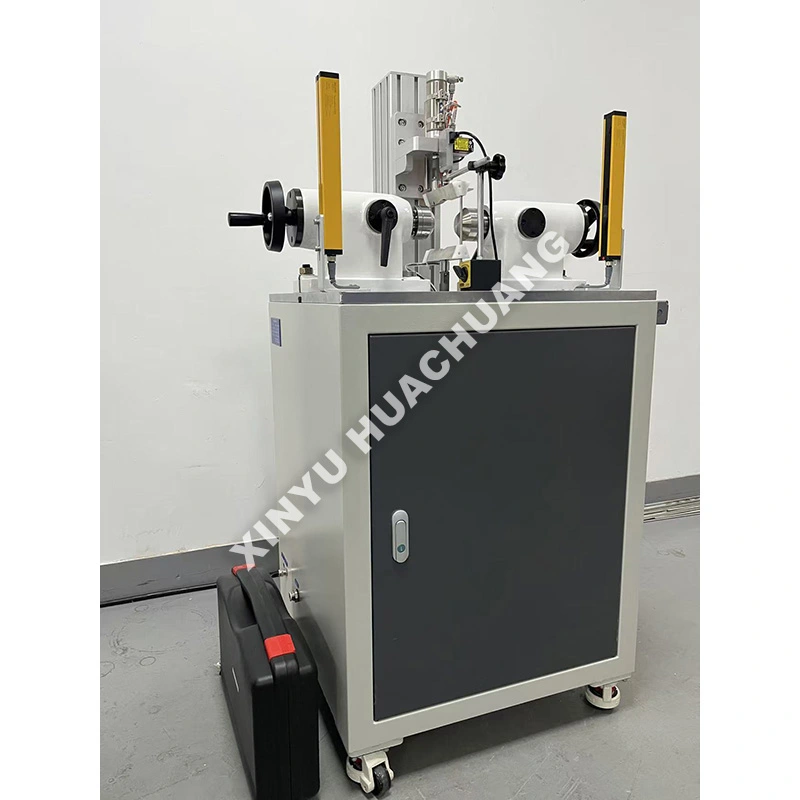

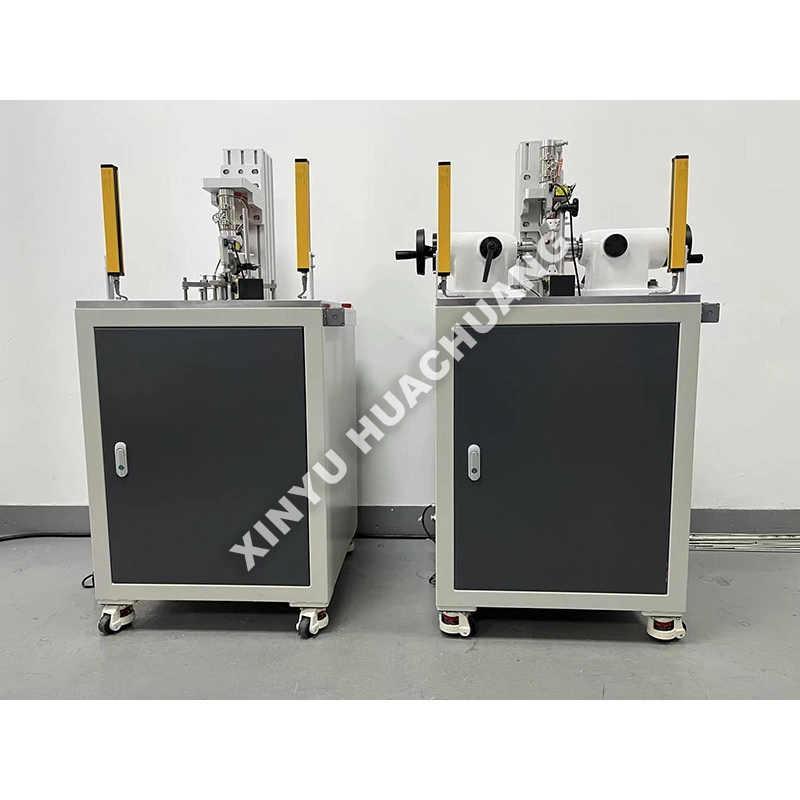

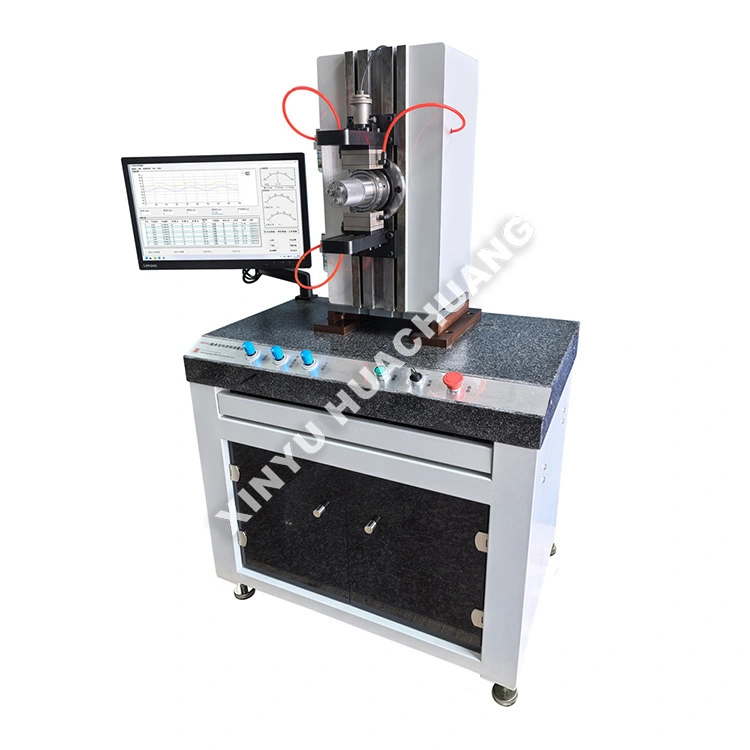

XINYU HUACHUANG बियरिङ रेडियल क्लियरेन्स मापन उपकरण एक उच्च सटीक, अर्ध-स्वचालित परीक्षण उपकरण विशेष रूपमा रोलिंग बियरिंग को आन्तरिक रेडियल क्लियरेन्स मूल्याङ्कन गर्न इन्जिनियर छ। कडा अन्तर्राष्ट्रिय मापदण्डहरू पूरा गर्न डिजाइन गरिएको, यो बियरिङ रेडियल क्लियरेन्स मापन उपकरणले सूक्ष्म-विस्थापनहरू क्याप्चर गर्न मानकीकृत मापन भारहरू ठीकसँग लागू गर्दछ। बौद्धिक PLC स्वचालन र उच्च-संवेदनशीलता सेन्सरहरूसँग सुसज्जित, यसले R&D, गुणस्तर नियन्त्रण, र उत्पादन प्रमाणीकरणको लागि अत्यधिक पुन: उत्पादन योग्य डेटा प्रदान गर्दा सुरक्षित, भरपर्दो सञ्चालन सुनिश्चित गर्दछ।

कार्य सिद्धान्त

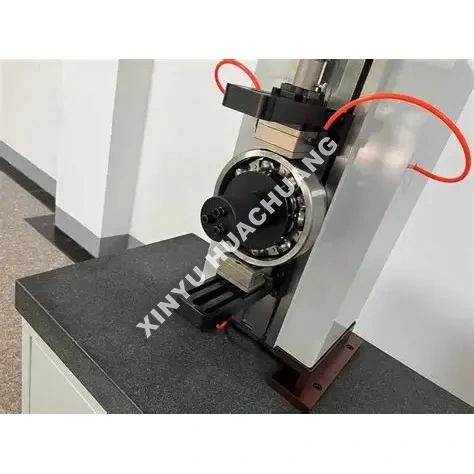

बेयरिङ रेडियल क्लियरेन्स मापन उपकरण गतिशील, नो-लोड मापन सिद्धान्तमा सञ्चालन हुन्छ। बेयरिङको भित्री घण्टीलाई सिंक्रोनस मोटरद्वारा फिक्स गरी घुमाइन्छ, जबकि बाहिरी रिंगमा सटीक मापन भार लागू गरिन्छ। उच्च-संवेदनशीलता विस्थापन सेन्सरहरूले रोलिङ तत्वहरूको रेडियल आन्दोलनलाई कब्जा गर्दछ जब तिनीहरू लोड क्षेत्र मार्फत जान्छ। प्रणालीले स्वचालित रूपमा ज्यामितीय त्रुटिहरू हटाउन विभेदक एल्गोरिदमहरू प्रयोग गर्दछ र विरूपण क्षतिपूर्तिको आवश्यकता बिना वास्तविक रेडियल क्लियरेन्स गणना गर्दछ।

विशिष्ट फाइदाहरू के हुन्?

● उच्च परिशुद्धता मापन: <1.5μm को स्थिर दोहोरिने क्षमता र <2.5μm को गतिशील पुनरावृत्तिको साथ प्रीमियम प्रेरक सेन्सरहरू सुविधा दिन्छ।

● स्वचालित लोडिङ: वायमेटिक वा मोटर चालित लोडिङले म्यानुअल अपरेशन त्रुटिहरू हटाउँदै लगातार, मानकीकृत मापन बलहरू सुनिश्चित गर्दछ।

● बुद्धिमान डेटा प्रशोधन: स्वचालित रूपमा औसत क्लियरेन्स गणना गर्दछ, रोटेशन जामहरू पहिचान गर्दछ, र SPC/CPK तथ्याङ्कीय रिपोर्टहरू उत्पन्न गर्दछ।

● बलियो र सुरक्षित निर्माण: एक कठोर मेकानिकल फ्रेमको साथ निर्मित र दीर्घकालीन शुद्धता कायम राख्न मानक सन्दर्भ भागहरू विरुद्ध स्वत: क्यालिब्रेसन सुविधा।

● बहुमुखी कम्प्याटिबिलिटी: मोड्युलर फिक्स्चरिङले गहिरो ग्रोभ बल बेरिङदेखि ट्यापर्ड रोलर बेरिङसम्म विभिन्न प्रकारका असरहरू परीक्षण गर्न द्रुत परिवर्तनहरूलाई अनुमति दिन्छ।

प्राविधिक विनिर्देशहरू

यो कहाँ लागू हुन्छ?

● बियरिङ निर्माण: गहिरो ग्रूभ बल, बेलनाकार रोलर, र टेपर्ड रोलर बियरिङहरूको लागि 100% इनलाइन वा अफलाइन गुणस्तर निरीक्षण।

● अटोमोटिभ र एयरोस्पेस: आगमन गुणस्तर नियन्त्रण (IQC) र व्हील हब, गियरबक्स, र टर्बाइन इन्जिनहरूको लागि एसेम्बली प्रमाणिकरण।

● सटीक मेसिनरी: उच्च परिशुद्धता मेसिन उपकरण स्पिन्डल र रोबोटिक्सको लागि क्लियरेन्स मिल्दो र जोडी चयन।

● मर्मतसम्भार र MRO: उपकरण ओभरहालको क्रममा बेरिङहरूको अवस्था मूल्याङ्कन र क्लियरेन्स मूल्याङ्कन।

प्रयोग सावधानीहरू

● नमूना तयारी: माइक्रो-मापनलाई असर गर्न सक्ने खिया रोकथाम वा ग्रीस हटाउनको लागि सधैं बेयरिङलाई राम्ररी सफा गर्नुहोस्।

● थर्मल इक्विलिब्रियम: परीक्षण गर्नु अघि उपकरण र बियरिङ दुवैलाई कोठाको तापक्रम (20±5℃) मा मिलाउन अनुमति दिनुहोस्।

● उचित पङ्क्तिबद्धता: बाहिरी घण्टी झुकावका कारण हुने गलत रिडिङहरू रोक्नको लागि फिक्स्चरमा बेरिङ पूर्ण रूपमा समतल रहेको सुनिश्चित गर्नुहोस्।

● क्यालिब्रेसन: प्रत्येक शिफ्टको सुरुमा मानक सन्दर्भ बियरिङहरू प्रयोग गरेर स्वत: क्यालिब्रेसन दिनचर्या चलाउनुहोस्।

मर्मत गाइड

● दैनिक: सफा, लिन्ट-फ्री कपडाले मापन फिक्स्चर र सेन्सर स्टाइलस सफा गर्नुहोस्। वायवीय हावाको चाप जाँच गर्नुहोस् (यदि लागू भएमा) र फिल्टरबाट नमी निकाल्नुहोस्।

● साप्ताहिक/मासिक: सहज सञ्चालनको लागि घुमाउने स्पिन्डल र लोड लिभरहरूको निरीक्षण गर्नुहोस्। सुझाव अनुसार मेकानिकल पिभोट बिन्दुहरूमा हल्का मेसिन तेलको एक थोपा लागू गर्नुहोस्।

● त्रैमासिक: रैखिकता र एम्प्लीफिकेशन सटीकता प्रमाणित गर्न प्रमाणित मानक क्लियरेन्स ब्लकहरू प्रयोग गरेर पूर्ण प्रणाली क्यालिब्रेसन गर्नुहोस्।

● वातावरण नियन्त्रण: मापन स्थिरता कायम राख्न यन्त्रलाई भारी कम्पन गर्ने मेसिनरी, बलियो चुम्बकीय क्षेत्र र प्रत्यक्ष सूर्यको प्रकाशबाट टाढा राख्नुहोस्।

पोस्ट-खरीद सुरक्षा विवरण

XINYU HUACHUANG मा, हामी तपाईंको उपकरणको निरन्तर र कुशल सञ्चालन सुनिश्चित गर्न व्यापक र भरपर्दो बिक्री पछि समर्थन प्रदान गर्न प्रतिबद्ध छौं। हाम्रो समर्पित सेवा टोली तपाईलाई सहयोग गर्न सधैं तयार छ।

व्यापक वारेन्टी कभरेज

हामी गर्वका साथ हाम्रा उपकरणहरूको लागि दुई वर्षको वारेन्टी प्रस्ताव गर्दछौं। यस अवधिमा, हामी कुनै पनि गुणस्तर-सम्बन्धित समस्याहरूको लागि नि: शुल्क मर्मत र मर्मत सेवाहरू प्रदान गर्दछौं, अनुचित सञ्चालन, अनाधिकृत परिमार्जनहरू, वा बल माजेरको कारणले गर्दा बाहेक। दुई वर्षको वारेन्टी अवधिभन्दा बाहिरका उपकरणहरूको लागि, हामी प्रतिस्थापन पार्ट्स र श्रमको लागत मात्र चार्ज गर्दै आजीवन मर्मत सेवाहरू प्रदान गर्न जारी राख्छौं।

द्रुत प्रतिक्रिया संयन्त्र

हामी 7 × 24 घण्टा पेशेवर ईन्जिनियरिङ् टेलिफोन समर्थन प्रस्ताव गर्दछौं। त्रुटि सूचना प्राप्त गरेपछि, हाम्रो प्राविधिक टोलीले 24 घण्टा भित्र जवाफ दिनेछ र व्यवहार्य समाधान प्रदान गर्नेछ। यदि साइटमा सेवा आवश्यक छ भने, हाम्रा पेशेवर इन्जिनियरहरू एक हप्ता भित्र तपाईंको सुविधामा आइपुग्नेछन्। विशेष परिस्थितिहरूमा जहाँ उपकरणहरू मर्मत गर्न सकिँदैन, हामी यसलाई बिना शर्त नयाँ इकाईले प्रतिस्थापन गर्नेछौं वा दुई-वर्षको वारेन्टी अवधिमा वैकल्पिक इकाई प्रदान गर्नेछौं, वा सामान्य सञ्चालन पुनर्स्थापना गर्न आवश्यक उपायहरू गर्नेछौं।

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: रेडियल क्लियरेन्स के हो, र यसले असर प्रदर्शनको लागि किन फरक पार्छ?

A: रेडियल क्लियरेन्स भनेको कुनै बाहिरी भार नलागेको बेला बेयरिङको भित्री घण्टीले बाहिरी रिंगको सापेक्ष रेडियल रूपमा सार्न सक्ने कुल दूरी हो। सही रेडियल क्लियरेन्स महत्त्वपूर्ण छ किनभने धेरै कम क्लियरेन्सले अत्यधिक घर्षण, ओभरहेटिंग, र समयपूर्व विफलता निम्त्याउँछ, जबकि धेरै क्लियरेन्सले कम्पन, आवाज, र कम लोड-बहन क्षमता निम्त्याउँछ।

Q2: गतिशील नो-लोड मापन सिद्धान्तले कसरी काम गर्छ?

A: उपकरणले बेरिङको भित्री घण्टी फिक्स गर्छ र बाहिरी घण्टीमा सटीक मापन भार लागू गर्दा यसलाई सिंक्रोनस मोटरमार्फत घुमाउँछ। उच्च-संवेदनशीलता विस्थापन सेन्सरहरूले रोलिङ तत्वहरूको रेडियल आन्दोलनलाई कब्जा गर्दछ जब तिनीहरू लोड क्षेत्र मार्फत जान्छ। विभेदक एल्गोरिदमहरूले स्वचालित रूपमा ज्यामितीय त्रुटिहरू हटाउँछन् जस्तै बाहिरको गोलाकार, साँचो रेडियल क्लियरेन्स मूल्य प्रदान गर्दै।

Q3: किन उपकरणले प्रत्यक्ष मापनको सट्टा भिन्नता एल्गोरिदमहरू प्रयोग गर्दछ?

A: बियरिङहरूमा अन्तर्निहित ज्यामितीय अपूर्णताहरू हुन्छन्—थोरै अण्डाकार, सतहको लहरापन, र रोलिङ तत्वहरूमा आयामी भिन्नताहरू—जसले साधारण बिन्दुको मापनलाई विकृत गर्न सक्छ। विभेदक एल्गोरिथ्मले पूर्ण रोटेशनको वरिपरि धेरै डेटा बिन्दुहरू क्याप्चर गर्दछ र गणितीय रूपमा यी ज्यामितीय त्रुटिहरूलाई वास्तविक क्लियरेन्सबाट अलग गर्दछ, विरूपण क्षतिपूर्तिको आवश्यकता बिना मापन शुद्धता सुनिश्चित गर्दै।

Q4: यो उपकरणले कस्तो असर प्रकार र आकारहरू मापन गर्न सक्छ?

A: इन्स्ट्रुमेन्टले गहिरो ग्रोभ बल बेरिङहरू, कोणीय सम्पर्क बियरिङहरू, बेलनाकार रोलर बेरिङहरू, र फराकिलो साइज दायरामा टेपर्ड रोलर बेरिङहरू समायोजन गर्दछ। एडेप्टर र फिक्स्चरहरू विशिष्ट असर बोर व्यास र बाहिरी व्यास मिलाउन कन्फिगर गर्न सकिन्छ, यसलाई उत्पादन-लाइन गुणस्तर जाँच र प्रयोगशाला निरीक्षण दुवैको लागि उपयुक्त बनाउँछ।

Q5: कसरी यस उपकरणले उत्पादनमा गुणस्तर नियन्त्रण असर समर्थन गर्दछ?

A: छिटो, सही, र दोहोर्याउन मिल्ने रेडियल क्लियरेन्स मापन प्रदान गरेर, उपकरणले ISO 5753 र ABMA मापदण्डहरू अनुसार उत्पादन ब्याच वा सांख्यिकीय नमूनाहरूको 100% निरीक्षण सक्षम गर्दछ। यसले ग्यारेन्टी दाबीहरू र अनुचित क्लियरेन्सको कारणले गर्दा हुने फिल्ड विफलताहरू कम गर्दै, निर्दिष्ट क्लियरेन्स समूह पूरा गर्ने प्रत्येक बेयरिङ ढुवानी सुनिश्चित गर्दछ।
