तरल कलेक्टर ट्रे

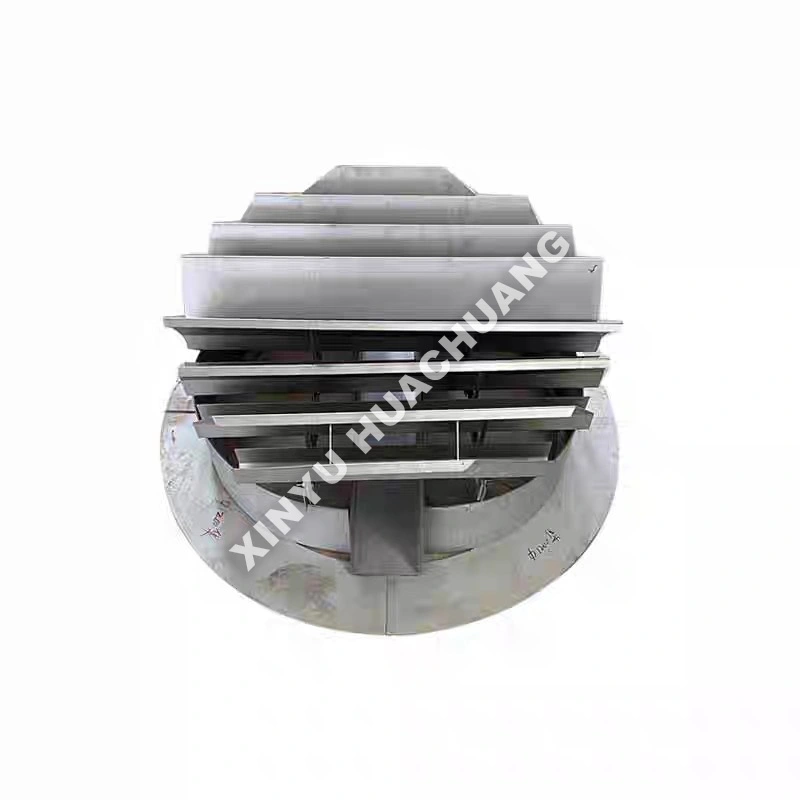

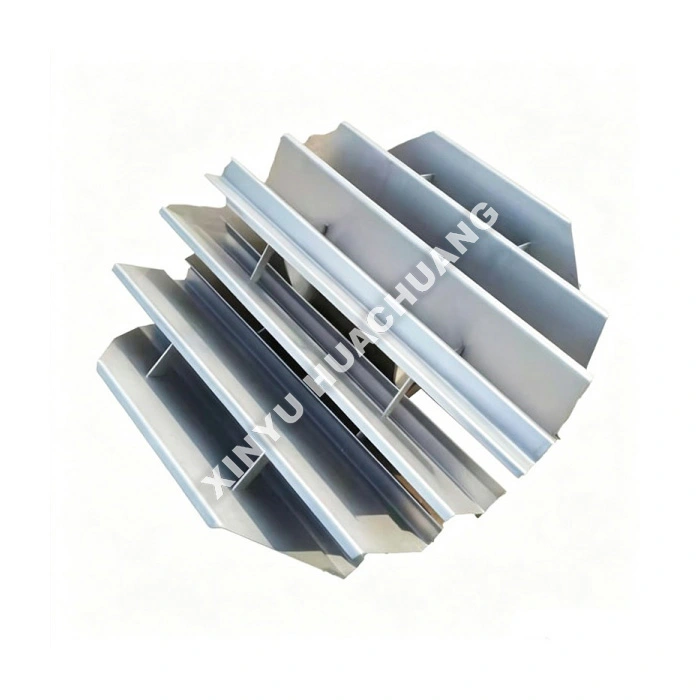

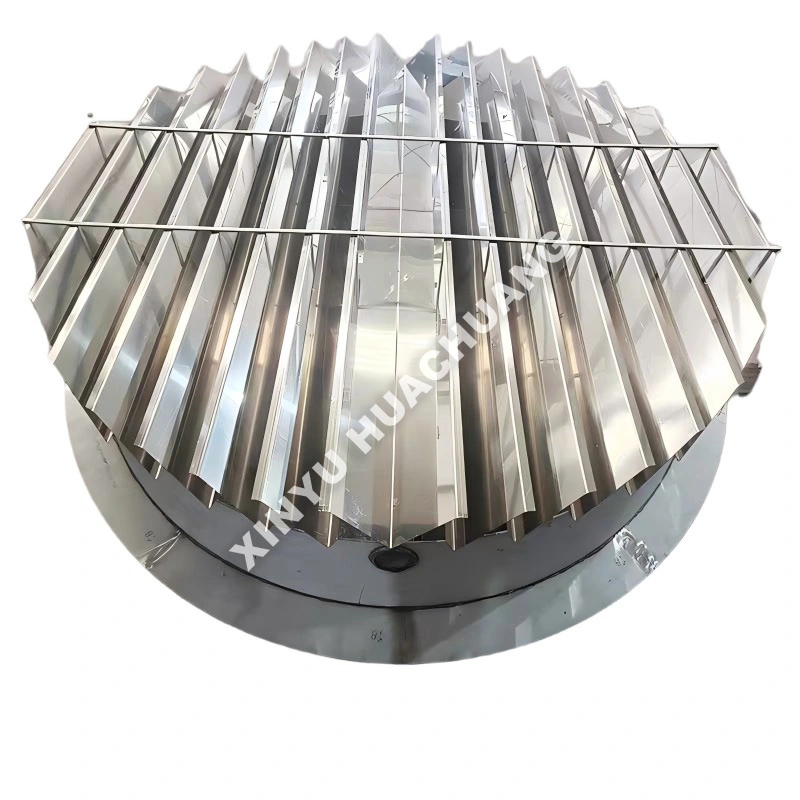

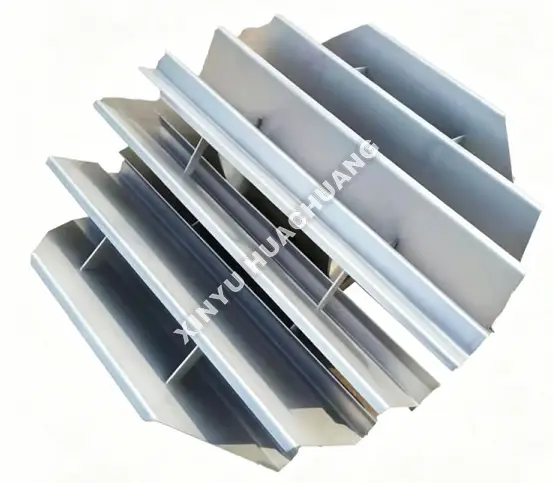

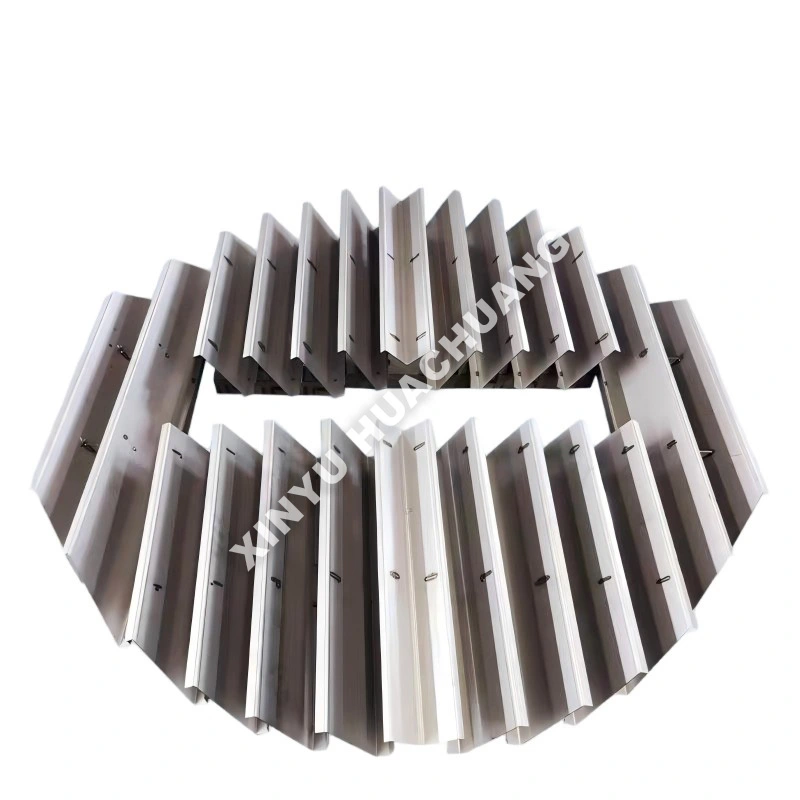

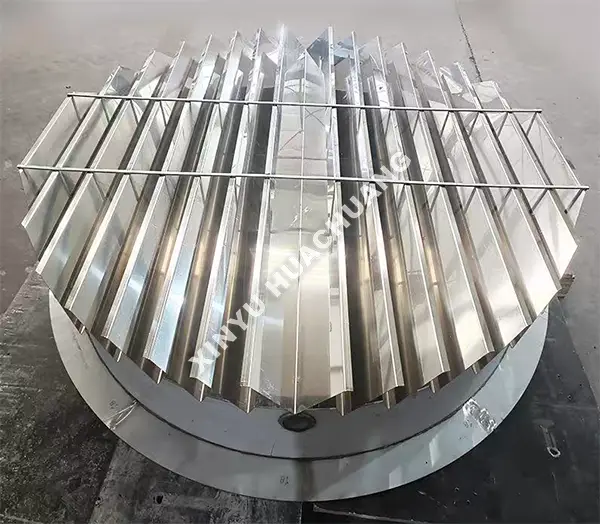

XINYU HUACHUANG लिक्विड कलेक्टर ट्रे एक महत्वपूर्ण टावर आन्तरिक कम्पोनेन्ट हो जुन विशेष गरी सानो-व्यास प्याक गरिएका स्तम्भहरूमा तरल पदार्थलाई रोक्न, सङ्कलन गर्न र पुन: वितरण गर्न इन्जिनियर गरिएको छ। पर्खाल-प्रवाह रोक्न र विभाजन दक्षता कायम राख्न डिजाइन गरिएको, यो तरल कलेक्टर ट्रेले सम्पूर्ण प्याकिङ बेडमा समान वाष्प-तरल सम्पर्क सुनिश्चित गर्दछ। यसको कम्प्याक्ट, बलियो डिजाइनले यसलाई प्रयोगशाला, पायलट-स्केल टावरहरू, र मध्यवर्ती फिड वा साइड-ड्रा आवश्यक प्रक्रियाहरूको लागि आदर्श बनाउँछ।

तरल कलेक्टर ट्रे के हो?

तरल कलेक्टर ट्रे डिस्टिलेसन, अवशोषण, वा स्ट्रिपिङ स्तम्भहरूमा प्याकिङ खण्डहरू बीच स्थापना गरिएको तेर्सो प्यान हो। यसले प्याकिङबाट तल बग्ने तरल पदार्थलाई समात्छ र तलको ओछ्यानमा समान रूपमा पुनः वितरण गर्छ। यो तरल कलेक्टर ट्रे अग्लो पायलट टावरहरूमा स्तम्भ दक्षता कायम राख्नको लागि आवश्यक छ जहाँ तरल माल वितरणले कार्यसम्पादनलाई गम्भीर रूपमा असर गर्न सक्छ। यसले मध्यवर्ती फिड इंजेक्शन, साइड-ड्र निकासी, वा तापमान निगरानी बिन्दुहरूको लागि प्लेटफर्मको रूपमा पनि कार्य गर्दछ।

किन यो एक?

● सुपीरियर लिक्विड सङ्कलन: पर्याप्त गहिराइको साथ अनुकूलित प्यान ज्यामितिले उच्च वाष्प वेगमा पनि पूर्ण तरल क्याप्चर सुनिश्चित गर्दछ।

● एन्टी-वाल-फ्लो डिजाइन: पेरिफेरल सील रिङ र बाफल्सले तरल पदार्थलाई प्याकिङलाई बाइपास गर्न र स्तम्भको पर्खालहरू तल बगाउनबाट रोक्छ।

● उच्च वाष्प मार्ग क्षेत्र: खुला राइजर डिजाइनले कलेक्टरको माध्यमबाट अप्रतिबन्धित वाष्प प्रवाहलाई अनुमति दिँदै दबाब घट्ने कम गर्छ।

● बलियो निर्माण: प्रिमियम SS304/316L वा थर्मल तनाव र संक्षारक वातावरण सामना गर्न विशेष मिश्र धातु संग निर्मित।

● मोड्युलर स्थापना: सटीक-निर्मित खण्डहरूले टावर भित्र द्रुत संयोजन र उत्तम स्तर सुनिश्चित गर्दछ।

प्राविधिक विनिर्देशहरू

चयन रोडम्याप

● तरल र वाष्प भार परिभाषित गर्नुहोस्: अपेक्षित तरल प्रवाह दर र वाष्प वेग सही रूपमा गणना गर्नुहोस्। यसले तरल कलेक्टर ट्रेको आवश्यक प्यान गहिराई, राइजर साइज, र वाष्प मार्ग क्षेत्र निर्धारण गर्दछ।

● टावर व्यास मूल्याङ्कन गर्नुहोस्: चुहावट रोक्नको लागि ट्रे तपाईंको विशिष्ट प्रयोगशाला वा पायलट स्तम्भ व्यासको लागि सही आकारको छ भनेर सुनिश्चित गर्नुहोस्।

● सामग्री अनुकूलता: प्रक्रियाको तापक्रम र रासायनिक आक्रामकतामा आधारित उपयुक्त धातु विज्ञान चयन गर्नुहोस्। मानक SS316L धेरै अनुप्रयोगहरू कभर गर्दछ; अत्यधिक संक्षारक वातावरणलाई Hastelloy चाहिन्छ।

● प्रकार्य आवश्यकताहरू: ट्रेलाई साइड-ड्र नोजलहरू, मध्यवर्ती फिड बिन्दुहरू, वा पुन: वितरण क्षमताहरू जस्ता अतिरिक्त सुविधाहरू चाहिन्छ भने निर्धारण गर्नुहोस्।

गुणस्तर निरीक्षण प्रक्रिया

● सामग्री प्रमाणिकरण: धातुको अनुपालन सुनिश्चित गर्न आगमन धातु पाना र वेल्डिंग सामग्रीहरूको कडा निरीक्षण।

● आयामी शुद्धता: उचित फिट र तरल संग्रहको ग्यारेन्टी गर्न प्यानको गहिराई, राइजर व्यास, र समग्र समतलताको सटीक मापन।

● वेल्डिङ गुणस्तर: लीक-प्रुफ कार्यसम्पादन सुनिश्चित गर्न सबै वेल्डहरूको व्यापक दृश्य र NDT (गैर-विनाशकारी परीक्षण) निरीक्षण।

● सतह उपचार: कठोर अपरेटिङ वातावरणमा क्षरण प्रतिरोध सुनिश्चित गर्न निष्क्रियता वा कोटिंग गुणस्तरको प्रमाणीकरण।

● फिट-अप परीक्षण: ढुवानी अघि उचित पङ्क्तिबद्धता र सील पुष्टि गर्न मोड्युलर खण्डहरूको पूर्व-विधानसभा प्रमाणीकरण।

बिक्री पछि सेवा र समर्थन

XINYU HUACHUANG मा, हामी तपाईंको उपकरणको निरन्तर र कुशल सञ्चालन सुनिश्चित गर्न व्यापक र भरपर्दो बिक्री पछि समर्थन प्रदान गर्न प्रतिबद्ध छौं। हाम्रो समर्पित सेवा टोली तपाईलाई सहयोग गर्न सधैं तयार छ।

व्यापक वारेन्टी कभरेज

हामी गर्वका साथ हाम्रा उपकरणहरूको लागि दुई वर्षको वारेन्टी प्रस्ताव गर्दछौं। यस अवधिमा, हामी कुनै पनि गुणस्तर-सम्बन्धित समस्याहरूको लागि नि: शुल्क मर्मत र मर्मत सेवाहरू प्रदान गर्दछौं, अनुचित सञ्चालन, अनाधिकृत परिमार्जनहरू, वा बल माजेरको कारणले गर्दा बाहेक। दुई वर्षको वारेन्टी अवधिभन्दा बाहिरका उपकरणहरूको लागि, हामी प्रतिस्थापन पार्ट्स र श्रमको लागत मात्र चार्ज गर्दै आजीवन मर्मत सेवाहरू प्रदान गर्न जारी राख्छौं।

द्रुत प्रतिक्रिया संयन्त्र

हामी 7 × 24 घण्टा पेशेवर ईन्जिनियरिङ् टेलिफोन समर्थन प्रस्ताव गर्दछौं। त्रुटि सूचना प्राप्त गरेपछि, हाम्रो प्राविधिक टोलीले 24 घण्टा भित्र जवाफ दिनेछ र व्यवहार्य समाधान प्रदान गर्नेछ। यदि साइटमा सेवा आवश्यक छ भने, हाम्रा पेशेवर इन्जिनियरहरू एक हप्ता भित्र तपाईंको सुविधामा आइपुग्नेछन्। विशेष परिस्थितिहरूमा जहाँ उपकरणहरू मर्मत गर्न सकिँदैन, हामी यसलाई बिना शर्त नयाँ इकाईले प्रतिस्थापन गर्नेछौं वा दुई-वर्षको वारेन्टी अवधिमा वैकल्पिक इकाई प्रदान गर्नेछौं, वा सामान्य सञ्चालन पुनर्स्थापना गर्न आवश्यक उपायहरू गर्नेछौं।

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: प्याक गरिएको स्तम्भमा तरल कलेक्टर ट्रेको प्राथमिक कार्य के हो?

A: तरल कलेक्टर ट्रेले माथिको प्याकिङ खण्डबाट तल बगिरहेको तरल पदार्थलाई समात्छ र तलको प्याकिङ बेडमा समान रूपमा पुनः वितरण गर्छ। यो ट्रे बिना, तरल विकृत वितरण धेरै प्याकिङ खण्डहरूमा जम्मा हुन्छ, क्रमशः पृथकता दक्षता घटाउँदै। कलेक्टर ट्रेले प्रत्येक प्याकिङ सीमामा तरल वितरण अनिवार्य रूपमा "रिसेट" गर्दछ।

Q2: किन अग्लो पायलट टावरहरूमा तरल कलेक्टर ट्रे आवश्यक छ?

A: धेरै प्याकिङ खण्डहरू भएका अग्लो टावरहरूमा, तरल पदार्थ स्तम्भको पर्खालतिर तल ओर्लने प्रवृत्ति हुन्छ, जसले प्रत्येक क्रमिक खण्डमा बढ्दो गम्भीर विकृति सिर्जना गर्दछ। खण्डहरू बीच कलेक्टर ट्रे बिना, यो संचयी प्रभावले तल्लो प्याकिङ खण्डहरूलाई लगभग प्रभावहीन बनाउन सक्छ, महँगो उत्प्रेरक वा प्याकिङ सामग्री बर्बाद गर्न सक्छ।

Q3: पुन: वितरण बाहेक, कलेक्टर ट्रेले अन्य के कार्य गर्दछ?

A: कलेक्टर ट्रेले मध्यवर्ती फिड इंजेक्शन, मध्यवर्ती उत्पादनहरूको साइड-ड्र निकासी, र तापक्रम निगरानी बिन्दुहरूको स्थापनाको लागि प्लेटफर्मको रूपमा पनि कार्य गर्दछ। यी अतिरिक्त प्रकार्यहरूले यसलाई एक बहुमुखी प्रक्रिया व्यवस्थापन उपकरण बनाउँदछ, तरल पुन: वितरण उपकरण मात्र होइन।

Q4: कलेक्टर ट्रे कसरी दबाव ड्रप कम गर्न डिजाइन गरिएको छ?

A: बढ्दो वाष्पलाई न्यूनतम प्रतिरोधका साथ पास गर्न अनुमति दिन ट्रे उच्च नि:शुल्क क्रस-सेक्शनल क्षेत्र-प्रायः 85% भन्दा बढीको साथ डिजाइन गरिएको छ। तरल सङ्कलन क्षेत्रहरू प्याक गरिएको स्तम्भ सञ्चालनको न्यून चाप ड्रप फाइदाहरू कायम राख्दै, बाष्प प्रवाह मार्गमा अवरोध नगरी अवरोही तरल पदार्थ क्याप्चर गर्न रणनीतिक रूपमा अवस्थित छन्।

Q5: तरल कलेक्टर ट्रेको लागि सामान्यतया कुन सामग्रीहरू प्रयोग गरिन्छ?

A: कलेक्टर ट्रेहरू सामान्यतया मानक अनुप्रयोगहरूको लागि SS304/316L, अत्यधिक संक्षारक वातावरणको लागि ह्यास्टेलोय वा टाइटेनियम, र फ्लोरिन रसायन अनुप्रयोगहरूको लागि PTFE-लाइन स्टिलबाट बनाइन्छ। लामो सेवा जीवन सुनिश्चित गर्न सामग्री चयन प्रक्रिया मिडिया र अपरेटिङ सर्तहरूसँग मेल खान्छ।
