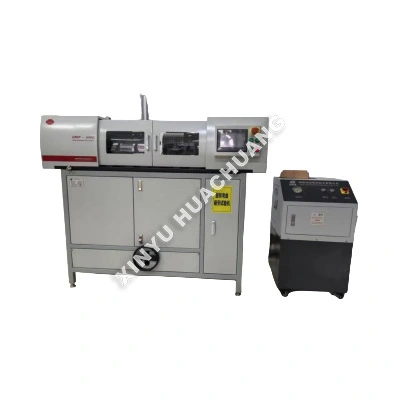

पाइप फिटिङ झुकाउने थकान परीक्षण मेसिन

XINYU HUACHUANG पाइप फिटिङ बेन्डिङ थकान परीक्षण मेसिन एक उच्च विशिष्ट, औद्योगिक-ग्रेड परीक्षण उपकरण विशेष रूपमा दोहोर्याइएको झुकाउने भार अन्तर्गत पाइपलाइन घटकहरूको संरचनात्मक अखण्डता र थकान जीवन मूल्याङ्कन गर्न इन्जिनियर गरिएको छ। वास्तविक-विश्व गतिशील तनावहरू अनुकरण गर्न डिजाइन गरिएको, यो पाइपलाइन कम्पोनेन्ट झुकाउने थकान परीक्षण मेसिनले क्र्याक प्रारम्भ र प्रसारको मूल्याङ्कन गर्न चक्रीय झुकाउने क्षणहरू ठीकसँग लागू गर्दछ। बौद्धिक PLC/PC स्वचालन र बहु-स्तरीय सुरक्षा इन्टरलकहरूसँग सुसज्जित, यसले R&D, गुणस्तर नियन्त्रण, र उद्योग प्रमाणीकरणको लागि उच्च पुन: उत्पादन योग्य S-N कर्भ डेटा प्रदान गर्दा सुरक्षित, अटेन्ड गरिएको दीर्घकालीन सञ्चालन सुनिश्चित गर्दछ।

कार्य सिद्धान्त

पाइप फिटिङ झुकाउने थकान परीक्षण मेसिनले पाइप वा फिटिङ नमूनालाई सुरक्षित रूपमा क्ल्याम्प गरेर र उच्च-परिशुद्धता सर्वो-हाइड्रोलिक वा सर्वो-इलेक्ट्रिक एक्ट्युएटरहरू प्रयोग गरेर नियन्त्रित, दोहोरिने झुकाउने क्षण लागू गरेर सञ्चालन गर्दछ। मेसिनलाई एकल-प्लेन झुकाउने, रोटरी झुकाउने, वा जटिल बहु-अक्षीय लोडिङको लागि वास्तविक पाइपलाइन परिचालन तनावहरू अनुकरण गर्न कन्फिगर गर्न सकिन्छ। परीक्षणको अवधिमा, प्रणालीले बेन्डिङ कोण, लागू गरिएको क्षण, चक्र गणना, र तनाव जस्ता प्यारामिटरहरू निरन्तर निगरानी र रेकर्ड गर्दछ। परीक्षण स्वतः समाप्त हुन्छ जब नमूना भाँचिन्छ वा पूर्वनिर्धारित रिसाव थ्रेसहोल्डमा पुग्छ, सटीक थकान जीवन डेटा प्रदान गर्दछ।

यो कहाँ चम्कन्छ?

● उच्च परिशुद्धता चक्रीय लोडिङ: न्यूनतम शोरको साथ जटिल झुकाउने वेभफर्महरू (साइन, त्रिभुज, ब्लक) को सही र स्थिर अनुप्रयोग सुनिश्चित गर्न प्रीमियम सर्वो एक्ट्युएटरहरू र लोड सेलहरू छन्।

● बहु-अक्ष परीक्षण क्षमता: एकल-विमान, डबल-प्लेन, र रोटरी बेन्डिङ थकान परीक्षणहरूलाई वास्तविक-विश्व पाइपलाइन स्थापना र परिचालन तनावहरू सही रूपमा अनुकरण गर्न समर्थन गर्दछ।

● बौद्धिक डेटा प्राप्ति: एकीकृत PC सफ्टवेयरले स्वचालित रूपमा वास्तविक-समय कर्भहरू (मोमेन्ट-एंगल, साइकल-फेलियर) रेकर्ड गर्दछ, थकान जीवन गणना गर्दछ, र व्यापक परीक्षण रिपोर्टहरू उत्पन्न गर्दछ।

● बलियो र सुरक्षित निर्माण: अपरेटर सुरक्षा र उपकरणको दीर्घायु सुनिश्चित गर्न एक भारी-ड्युटी कास्ट फ्रेम र बहु-स्तरीय सुरक्षा इन्टरलकहरू (ओभरलोड सुरक्षा, आपतकालीन रोक, फ्र्याक्चर कन्टेनमेन्ट, चुहावट पत्ता लगाउने) संग निर्मित।

● अनुकूलन योग्य फिक्स्चर: विभिन्न पाइप व्यास, भित्ता मोटाई र फिटिंग ज्यामितिहरू सुरक्षित रूपमा समात्न विशेष क्ल्याम्पिङ फिक्स्चर र अन्त कनेक्टरहरूको विस्तृत श्रृंखला प्रदान गर्दछ।

प्राविधिक विनिर्देशहरू

यो कहाँ लागू हुन्छ?

● तेल र ग्यास उद्योग: चरम चक्रीय झुकाव अन्तर्गत ड्रिल पाइप, आवरण, ट्युबिङ, र पाइपलाइन फिटिङहरूको थकान मूल्याङ्कन।

● पेट्रोकेमिकल र पावर उत्पादन: ताप एक्सचेन्जर ट्यूब, बोयलर पाइप, र उच्च-दबाव स्टीम लाइनहरूको परीक्षण।

● अटोमोटिभ र एरोस्पेस: कम्पन र झुकाउने अन्तर्गत निकास प्रणाली, इन्धन लाइनहरू, र हाइड्रोलिक ट्युबिङको स्थायित्व मूल्याङ्कन गर्दै।

● निर्माण र पूर्वाधार: संरचनात्मक स्टिल ट्युब, मचान, र पुल कम्पोनेन्टहरूको थकान जीवनको मूल्याङ्कन गर्दै।

● चिकित्सा उपकरणहरू: क्याथेटरहरू, गाइडवायरहरू र स्टेन्टहरूको लचिलोपन र थकान प्रतिरोधको परीक्षण गर्दै।

प्रयोग सावधानीहरू

● उचित नमूना पङ्क्तिबद्धता: थकान नतिजाहरू तिरस्कार गर्न सक्ने अनपेक्षित अक्षीय भार वा विलक्षण झुकावलाई रोक्नको लागि फिक्स्चरमा नमूना पूर्ण रूपमा पङ्क्तिबद्ध छ भनेर सधैं सुनिश्चित गर्नुहोस्।

● क्ल्याम्पिङ बल प्रमाणीकरण: हाइ-साइकल परीक्षणको क्रममा नमूना स्लिपेज रोक्नको लागि क्ल्याम्पिङ बल पर्याप्त छ, तर ग्रिप बिन्दुहरूमा अकाल क्रसिङको कारणले गर्दा त्यति उच्च छैन भनी प्रमाणित गर्नुहोस्।

● चुहावट पत्ता लगाउने सेटअप: खोक्रो पाइपलाइन कम्पोनेन्टहरूका लागि, परीक्षण सुरु गर्नु अघि सधैं आन्तरिक दबाव निगरानी प्रणाली र चुहावट पत्ता लगाउने सेन्सरहरू जडान गर्नुहोस्।

● क्रमिक लोड र्‍याम्प-अप: सफ्टवेयरको प्रोग्रामेबल र्‍याम्प-अप प्रकार्य प्रयोग गर्नुहोस् क्रमशः टार्गेट स्तरमा झुकाउने आयाम बढाउन, झटका लोड हुनबाट जोगाउन।

मर्मत गाइड

● दैनिक: सबै क्ल्याम्पिङ फिक्स्चर र ग्रिपहरू पहिरन, दरार वा विकृतिको लागि निरीक्षण गर्नुहोस्। हाइड्रोलिक तेल स्तरहरू (यदि लागू भएमा) जाँच गर्नुहोस् र सबै सुरक्षा इन्टरलकहरू ठीकसँग काम गरिरहेका छन् भनी प्रमाणित गर्नुहोस्।

● साप्ताहिक/मासिक: निर्माताको विनिर्देशहरू अनुसार सबै चलिरहेको जोडहरू, गाइड रेलहरू, र एक्चुएटर लिंकेजहरू लुब्रिकेट गर्नुहोस्। परीक्षण क्षेत्र सफा गर्नुहोस् र ढिलोपनको लागि विद्युतीय जडानहरू निरीक्षण गर्नुहोस्।

● त्रैमासिक: प्रमाणित सन्दर्भ मापदण्डहरू प्रयोग गरेर लोड सेलहरू, कोण इन्कोडरहरू, र दबाव ट्रान्सड्यूसरहरूको व्यापक प्रणाली क्यालिब्रेसन गर्नुहोस्। पहिरन वा चुहावटको संकेतहरूको लागि हाइड्रोलिक होज र फिटिंगहरू निरीक्षण गर्नुहोस्।

● पोस्ट-परीक्षण: नमूना फ्र्याक्चर पछि सधैं उचित बन्द अनुक्रम पछ्याउनुहोस्। भाँचिएको नमूना होसियारीपूर्वक हटाउनुहोस्, फिक्स्चर सफा गर्नुहोस्, र अचानक लोड रिलिजको कारणले गर्दा कुनै पनि क्षतिको लागि एक्चुएटरको निरीक्षण गर्नुहोस्।

बिक्री पछि सेवा र समर्थन

XINYU HUACHUANG मा, हामी तपाईंको उपकरणको निरन्तर र कुशल सञ्चालन सुनिश्चित गर्न व्यापक र भरपर्दो बिक्री पछि समर्थन प्रदान गर्न प्रतिबद्ध छौं। हाम्रो समर्पित सेवा टोली तपाईलाई सहयोग गर्न सधैं तयार छ।

व्यापक वारेन्टी कभरेज

हामी गर्वका साथ हाम्रा उपकरणहरूको लागि दुई वर्षको वारेन्टी प्रस्ताव गर्दछौं। यस अवधिमा, हामी कुनै पनि गुणस्तर-सम्बन्धित समस्याहरूको लागि नि: शुल्क मर्मत र मर्मत सेवाहरू प्रदान गर्दछौं, अनुचित सञ्चालन, अनाधिकृत परिमार्जनहरू, वा बल माजेरको कारणले गर्दा बाहेक। दुई वर्षको वारेन्टी अवधिभन्दा बाहिरका उपकरणहरूको लागि, हामी प्रतिस्थापन पार्ट्स र श्रमको लागत मात्र चार्ज गर्दै आजीवन मर्मत सेवाहरू प्रदान गर्न जारी राख्छौं।

द्रुत प्रतिक्रिया संयन्त्र

हामी 7 × 24 घण्टा पेशेवर ईन्जिनियरिङ् टेलिफोन समर्थन प्रस्ताव गर्दछौं। त्रुटि सूचना प्राप्त गरेपछि, हाम्रो प्राविधिक टोलीले 24 घण्टा भित्र जवाफ दिनेछ र व्यवहार्य समाधान प्रदान गर्नेछ। यदि साइटमा सेवा आवश्यक छ भने, हाम्रा पेशेवर इन्जिनियरहरू एक हप्ता भित्र तपाईंको सुविधामा आइपुग्नेछन्। विशेष परिस्थितिहरूमा जहाँ उपकरणहरू मर्मत गर्न सकिँदैन, हामी यसलाई बिना शर्त नयाँ इकाईले प्रतिस्थापन गर्नेछौं वा दुई-वर्षको वारेन्टी अवधिमा वैकल्पिक इकाई प्रदान गर्नेछौं, वा सामान्य सञ्चालन पुनर्स्थापना गर्न आवश्यक उपायहरू गर्नेछौं।

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: कसरी मेसिनले वास्तविक-विश्व पाइपलाइन परिचालन तनावहरू अनुकरण गर्छ?

A: मेसिनले पाइप वा फिटिङ नमूनालाई सुरक्षित रूपमा क्ल्याम्प गर्छ र उच्च परिशुद्धता सर्वो-हाइड्रोलिक वा सर्वो-इलेक्ट्रिक एक्चुएटरहरू प्रयोग गरेर नियन्त्रित, दोहोरिने झुकाउने क्षणहरू लागू गर्दछ। यो एकल-प्लेन झुकाउने, रोटरी झुकाउने, वा जटिल बहु-अक्षीय लोडिङको लागि कन्फिगर गर्न सकिन्छ जुन वास्तविक तनाव अवस्थाहरूलाई दोहोर्याउनको लागि पाइपलाइनहरूले सेवामा अनुभव गर्छन्—जस्तै ग्राउन्ड सेटलमेन्ट, थर्मल विस्तार, र कम्पन-प्रेरित थकान।

Q2: प्रणालीले थकान परीक्षण भरि के मापदण्डहरू निगरानी गर्छ?

A: प्रणालीले लगातार झुकाउने कोण, लागू क्षण, चक्र गणना, र वास्तविक समयमा तनाव डेटा रेकर्ड गर्दछ। यो व्यापक डेटासेटले इन्जिनियरहरूलाई S-N कर्भहरू (चक्रहरूको संख्या बनाम तनाव) प्लट गर्न र निर्दिष्ट लोडिङ अवस्थाहरूमा पाइपलाइन घटकको सटीक थकान जीवन निर्धारण गर्न अनुमति दिन्छ।

Q3: नमूना असफल भएको बेला मेसिनले कसरी निर्धारण गर्छ?

A: परीक्षण स्वतः समाप्त हुन्छ जब नमूना भाँचिन्छ वा पूर्वनिर्धारित चुहावट थ्रेसहोल्डमा पुग्छ। प्रेसराइज्ड पाइप परीक्षणहरूको लागि, प्रणालीले आन्तरिक दबाबलाई निगरानी गर्दछ र पर्खालमा क्र्याक देखाउने कुनै पनि दबाव ड्रप पत्ता लगाउँदछ, यो सुनिश्चित गर्दै कि थकान जीवन मापनले मनमानी चक्र सीमाहरूको सट्टा वास्तविक विफलतालाई प्रतिबिम्बित गर्दछ।

Q4: के मेसिनले दुवै सीधा पाइप खण्डहरू र फिटिंगहरू जस्तै कुहिनो र टिजहरू परीक्षण गर्न सक्छ?

A: हो। क्ल्याम्पिङ प्रणाली र एक्चुएटर कन्फिगरेसन सीधा पाइप खण्डहरू, कुहिनो, टिज, फ्ल्याङ्गहरू, र अन्य पाइपलाइन फिटिंगहरू समायोजन गर्न समायोज्य छन्। प्रत्येक नमूना प्रकार पाइपिङ प्रणालीमा सबैभन्दा कमजोर बिन्दु पहिचान गर्न यसको सबैभन्दा महत्वपूर्ण झुकाउने मोड अन्तर्गत परीक्षण गर्न सकिन्छ।

Q5: पाइपलाइन योग्यताको लागि झुकाउने थकान परीक्षण किन आवश्यक छ?

A: तेल र ग्यास, रासायनिक प्रशोधन, र ऊर्जा उत्पादनमा पाइपलाइनहरू जमिनको आन्दोलन, थर्मल साइकल चलाउने, र उपकरण कम्पनबाट चक्रीय झुकाउने भारहरूको अधीनमा छन्। झुकाउने थकान परीक्षणले निरीक्षण अन्तरालहरू सेट गर्न, डिजाइन मार्जिनहरू मान्य गर्न, र API 570 र ASME B31.3 जस्ता पाइपलाइन अखण्डता मानकहरूको अनुपालन सुनिश्चित गर्न आवश्यक चक्र-देखि-असफलता डेटा प्रदान गर्दछ।
